PS1600 Piston Seal Assemblies

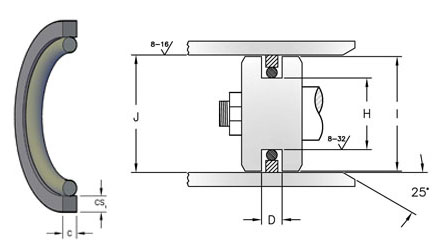

NOTE: Piston diameter 'F' dimensions are given for pistons without wear rings.

SEAL INFORMATION
MATERIAL 15% GLASS FILLED PTFE SEAL RUBBER ENERGIZER
TEMPERATURE RANGE -40° to +220° F
PRESSURE RANGE 0 to 5,000 PSI
PART NUMBER (Piston Seal)(Type of Seal) - (Size)
Part # Groove Dia. (in) Groove Width (in) Bore (in) Seal Height and C/S (in) Piston Dia. (in) Seal C/S (in)
PS1600-112 0.293 ±0.003 0.120 ±0.005 7.000 +0.002 -0.000 0.287 ±0.005 6.305 ±0.003 6.999+0/-0.005
PS1600-16 0.094 ±0.003 0.055 ±0.005 1.000 +0.002 -0.000 0.088 ±0.005 0.787 ±0.003 0.999+0/-0.003
PS1600-18 0.094 ±0.003 0.055 ±0.005 1.125 +0.002 -0.000 0.088 ±0.005 0.912 ±0.003 1.124+0/-0.003
PS1600-20 0.094 ±0.003 0.055 ±0.005 1.250 +0.002 -0.000 0.088 ±0.005 1.037 ±0.003 1.249+0/-0.003
PS1600-22 0.094 ±0.003 0.055 ±0.005 1.375 +0.002 -0.000 0.088 ±0.005 1.162 ±0.003 1.374+0/-0.003
PS1600-24 0.094 ±0.003 0.055 ±0.005 1.500 +0.002 -0.000 0.088 ±0.005 1.287 ±0.003 1.499+0/-0.003
PS1600-26 0.094 ±0.003 0.055 ±0.005 1.625 +0.002 -0.000 0.088 ±0.005 1.412 ±0.003 1.624+0/-0.003
PS1600-28 0.094 ±0.003 0.055 ±0.005 1.750 +0.002 -0.000 0.088 ±0.005 1.537 ±0.003 1.749+0/-0.003
PS1600-30 0.126 ±0.003 0.060 ±0.005 1.875 +0.002 -0.000 0.120 ±0.005 1.598 ±0.003 1.874+0/-0.003
PS1600-32 0.126 ±0.003 0.060 ±0.005 2.000 +0.002 -0.000 0.120 ±0.005 1.723 ±0.003 1.999+0/-0.003
PS1600-36 0.126 ±0.003 0.060 ±0.005 2.250 +0.002 -0.000 0.120 ±0.005 1.973 ±0.003 2.249+0/-0.003
PS1600-38 0.126 ±0.003 0.060 ±0.005 2.375 +0.002 -0.000 0.120 ±0.005 2.098 ±0.003 2.374+0/-0.003
PS1600-40 0.126 ±0.003 0.060 ±0.005 2.500 +0.002 -0.000 0.120 ±0.005 2.223 ±0.003 2.499+0/-0.003
PS1600-44 0.157 ±0.003 0.090 ±0.005 2.750 +0.002 -0.000 0.150 ±0.005 2.348 ±0.003 2.749+0/-0.004
PS1600-48 0.157 ±0.003 0.090 ±0.005 3.000 +0.002 -0.000 0.150 ±0.005 2.603 ±0.003 2.999+0/-0.004
PS1600-52 0.157 ±0.003 0.090 ±0.005 3.250 +0.002 -0.000 0.150 ±0.005 2.853 ±0.003 3.249+0/-0.004
PS1600-56 0.157 ±0.003 0.090 ±0.005 3.500 +0.002 -0.000 0.150 ±0.005 3.103 ±0.003 3.499+0/-0.004
PS1600-60 0.157 ±0.003 0.090 ±0.005 3.750 +0.002 -0.000 0.150 ±0.005 3.353 ±0.003 3.749+0/-0.004
PS1600-64 0.157 ±0.003 0.090 ±0.005 4.000 +0.002 -0.000 0.150 ±0.005 3.603 ±0.003 3.999+0/-0.004
PS1600-68 0.157 ±0.003 0.090 ±0.005 4.250 +0.002 -0.000 0.150 ±0.005 3.853 ±0.003 4.249+0/-0.004
PS1600-72 0.157 ±0.003 0.090 ±0.005 4.500 +0.002 -0.000 0.150 ±0.005 4.103 ±0.003 4.499+0/-0.004
PS1600-76 0.157 ±0.003 0.090 ±0.005 4.750 +0.002 -0.000 0.150 ±0.005 4.353 ±0.003 4.749+0/-0.004
PS1600-80 0.157 ±0.003 0.090 ±0.005 5.000 +0.002 -0.000 0.150 ±0.005 4.603 ±0.003 4.999+0/-0.004
PS1600-84 0.157 ±0.003 0.090 ±0.005 5.250 +0.002 -0.000 0.150 ±0.005 4.853 ±0.003 5.249+0/-0.004
PS1600-88 0.157 ±0.003 0.090 ±0.005 5.500 +0.002 -0.000 0.150 ±0.005 5.103 ±0.003 5.499+0/-0.004
PS1600-92 0.157 ±0.003 0.090 ±0.005 5.750 +0.002 -0.000 0.150 ±0.005 5.353 ±0.003 5.749+0/-0.004
PS1600-96 0.293 ±0.003 0.120 ±0.005 6.000 +0.002 -0.000 0.287 ±0.005 5.305 ±0.003 5.999+0/-0.005
