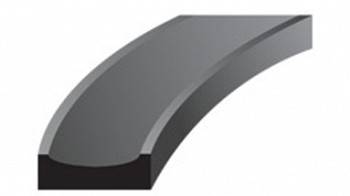

CONTOURED BACK-UP RING
Certifications
Materials (Wide variety of elastomer, plastic and metal materials)
Engineering Services
Warehouse Services
Quality Services
Sales and Inventory Support
Coatings
Literature Download
Request a Quote


Contoured back-up rings are anti-extrusion devices used in both static and dynamic sealing environments. They’re also useful when mating part clearances are not tightly controlled. In either case, they can extend the useful life of O-Rings. Contoured back-up rings have a slightly concave face on one side, providing uniform contact with the entire diameter of the O-Rings they are used with. Sizes correspond with AS568 O-Rings. Whenever possible, the use of two back-up rings is recommended, even in single-acting applications.

Stock material is 90 durometer nitrile. The temperature range is -40°F to +250°F


Rubber Contoured Back-Up Ring Size Chart




    SIZE ID +/- R* T** A +/- W +/-
    -004 0.096 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -005 0.127 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -006 0.140 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -007 0.171 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -008 0.202 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -009 0.234 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -010 0.265 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -011 0.327 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -012 0.390 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -013 0.455 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -014 0.518 0.005 0.087 0.049 0.045 0.003 0.053 0.003
    -015 0.580 0.007 0.087 0.049 0.045 0.003 0.053 0.003
    -016 0.643 0.009 0.087 0.049 0.045 0.003 0.053 0.003
    -017 0.705 0.009 0.087 0.049 0.045 0.003 0.053 0.003
    -018 0.768 0.009 0.087 0.049 0.045 0.003 0.053 0.003
    -019 0.830 0.009 0.087 0.049 0.045 0.003 0.053 0.003
    -020 0.893 0.009 0.087 0.049 0.045 0.003 0.053 0.003
    -021 0.955 0.009 0.087 0.049 0.045 0.003 0.053 0.003
    -022 1.018 0.010 0.087 0.049 0.045 0.003 0.053 0.003
    -023 1.080 0.010 0.087 0.049 0.045 0.003 0.053 0.003
    -024 1.143 0.010 0.087 0.049 0.045 0.003 0.053 0.003
    -025 1.205 0.011 0.087 0.049 0.045 0.003 0.053 0.003
    -026 1.268 0.011 0.087 0.049 0.045 0.003 0.053 0.003
    -027 1.330 0.011 0.087 0.049 0.045 0.003 0.053 0.003
    -028 1.393 0.013 0.087 0.049 0.045 0.003 0.053 0.003
    -029 1.518 0.013 0.087 0.049 0.045 0.003 0.053 0.003
    -030 1.643 0.013 0.087 0.049 0.045 0.003 0.053 0.003
    -031 1.768 0.015 0.087 0.049 0.045 0.003 0.053 0.003
    -032 1.893 0.015 0.087 0.049 0.045 0.003 0.053 0.003
    -033 2.018 0.018 0.087 0.049 0.045 0.003 0.053 0.003
    -034 2.143 0.018 0.087 0.049 0.045 0.003 0.053 0.003
    -035 2.268 0.018 0.087 0.049 0.045 0.003 0.053 0.003
    -036 2.393 0.018 0.087 0.049 0.045 0.003 0.053 0.003
    -037 2.518 0.018 0.087 0.049 0.045 0.003 0.053 0.003
    -038 2.643 20.000 0.087 0.049 0.045 0.003 0.053 0.003
    -039 2.768 0.020 0.087 0.049 0.045 0.003 0.053 0.003
    -040 2.893 0.020 0.087 0.049 0.045 0.003 0.053 0.003
    -041 3.018 0.024 0.087 0.049 0.045 0.003 0.053 0.003
    -042 3.268 0.024 0.087 0.049 0.045 0.003 0.053 0.003
    -043 3.518 0.024 0.087 0.049 0.045 0.003 0.053 0.003
    -044 3.768 0.027 0.087 0.049 0.045 0.003 0.053 0.003
    -045 4.018 0.027 0.087 0.049 0.045 0.003 0.053 0.003
    -046 4.268 0.030 0.087 0.049 0.045 0.003 0.053 0.003
    -047 4.518 0.030 0.087 0.049 0.045 0.003 0.053 0.003
    -048 4.768 0.030 0.087 0.049 0.045 0.003 0.053 0.003
    -049 5.018 0.037 0.087 0.049 0.045 0.003 0.053 0.003
    -050 5.268 0.037 0.087 0.049 0.045 0.003 0.053 0.003
    -102 0.077 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -103 0.109 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -104 0.140 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -105 0.171 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -106 0.202 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -107 0.234 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -108 0.265 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -109 0.327 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -110 0.390 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -111 0.452 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -112 0.515 0.005 0.129 0.053 0.045 0.003 0.086 0.003
    -113 0.577 0.007 0.129 0.053 0.045 0.003 0.086 0.003
    -114 0.640 0.009 0.129 0.053 0.045 0.003 0.086 0.003
    -115 0.702 0.009 0.129 0.053 0.045 0.003 0.086 0.003
    -116 0.765 0.009 0.129 0.053 0.045 0.003 0.086 0.003
    -117 0.831 0.010 0.129 0.053 0.045 0.003 0.086 0.003
    -118 0.893 0.010 0.129 0.053 0.045 0.003 0.086 0.003
    -119 0.956 0.010 0.129 0.053 0.045 0.003 0.086 0.003
    -120 1.018 0.010 0.129 0.053 0.045 0.003 0.086 0.003
    -121 1.081 0.010 0.129 0.053 0.045 0.003 0.086 0.003
    -122 1.143 0.010 0.129 0.053 0.045 0.003 0.086 0.003
    -123 1.206 0.012 0.129 0.053 0.045 0.003 0.086 0.003
    -124 1.268 0.012 0.129 0.053 0.045 0.003 0.086 0.003
    -125 1.331 0.012 0.129 0.053 0.045 0.003 0.086 0.003
    -126 1.393 0.012 0.129 0.053 0.045 0.003 0.086 0.003
    -127 1.456 0.012 0.129 0.053 0.045 0.003 0.086 0.003
    -128 1.518 0.012 0.129 0.053 0.045 0.003 0.086 0.003
    -129 1.581 0.015 0.129 0.053 0.045 0.003 0.086 0.003
    -130 1.643 0.015 0.129 0.053 0.045 0.003 0.086 0.003
    -131 1.706 0.015 0.129 0.053 0.045 0.003 0.086 0.003
    -132 1.768 0.015 0.129 0.053 0.045 0.003 0.086 0.003
    -133 1.831 0.015 0.129 0.053 0.045 0.003 0.086 0.003
    -134 1.893 0.015 0.129 0.053 0.045 0.003 0.086 0.003
    -135 1.956 0.017 0.129 0.053 0.045 0.003 0.086 0.003
    -136 2.018 0.017 0.129 0.053 0.045 0.003 0.086 0.003
    -137 2.081 0.017 0.129 0.053 0.045 0.003 0.086 0.003
    -138 2.143 0.017 0.129 0.053 0.045 0.003 0.086 0.003
    -139 2.206 0.017 0.129 0.053 0.045 0.003 0.086 0.003
    -140 2.268 0.017 0.129 0.053 0.045 0.003 0.086 0.003
    -141 2.331 0.020 0.129 0.053 0.045 0.003 0.086 0.003
    -142 2.393 0.020 0.129 0.053 0.045 0.003 0.086 0.003
    -143 2.456 0.020 0.129 0.053 0.045 0.003 0.086 0.003
    -144 2.518 0.020 0.129 0.053 0.045 0.003 0.086 0.003
    -145 2.581 0.020 0.129 0.053 0.045 0.003 0.086 0.003
    -146 2.643 0.020 0.129 0.053 0.045 0.003 0.086 0.003
    -147 2.706 0.022 0.129 0.053 0.045 0.003 0.086 0.003
    -148 2.768 0.022 0.129 0.053 0.045 0.003 0.086 0.003
    -149 2.831 0.022 0.129 0.053 0.045 0.003 0.086 0.003
    -150 2.893 0.022 0.129 0.053 0.045 0.003 0.086 0.003
    -151 3.018 0.024 0.129 0.053 0.045 0.003 0.086 0.003
    -152 3.268 0.024 0.129 0.053 0.045 0.003 0.086 0.003
    -153 3.518 0.024 0.129 0.053 0.045 0.003 0.086 0.003
    -154 3.768 0.028 0.129 0.053 0.045 0.003 0.086 0.003
    -155 4.018 0.028 0.129 0.053 0.045 0.003 0.086 0.003
    -156 4.268 0.030 0.129 0.053 0.045 0.003 0.086 0.003
    -157 4.518 0.030 0.129 0.053 0.045 0.003 0.086 0.003
    -158 4.768 0.030 0.129 0.053 0.045 0.003 0.086 0.003
    -159 5.018 0.035 0.129 0.053 0.045 0.003 0.086 0.003
    -160 5.268 0.035 0.129 0.053 0.045 0.003 0.086 0.003
    -161 5.518 0.035 0.129 0.053 0.045 0.003 0.086 0.003
    -162 5.768 0.035 0.129 0.053 0.045 0.003 0.086 0.003
    -163 6.018 0.035 0.129 0.053 0.045 0.003 0.086 0.003
    -164 6.268 0.040 0.129 0.053 0.045 0.003 0.086 0.003
    -165 6.518 0.040 0.129 0.053 0.045 0.003 0.086 0.003
    -166 6.768 0.040 0.129 0.053 0.045 0.003 0.086 0.003
    -167 7.018 0.040 0.129 0.053 0.045 0.003 0.086 0.003
    -168 7.268 0.045 0.129 0.053 0.045 0.003 0.086 0.003
    -169 7.518 0.045 0.129 0.053 0.045 0.003 0.086 0.003
    -170 7.768 0.045 0.129 0.053 0.045 0.003 0.086 0.003
    -171 8.018 0.045 0.129 0.053 0.045 0.003 0.086 0.003
    -172 8.268 0.050 0.129 0.053 0.045 0.003 0.086 0.003
    -173 8.518 0.050 0.129 0.053 0.045 0.003 0.086 0.003
    -174 8.768 0.050 0.129 0.053 0.045 0.003 0.086 0.003
    -175 9.018 0.050 0.129 0.053 0.045 0.003 0.086 0.003
    -176 9.268 0.055 0.129 0.053 0.045 0.003 0.086 0.003
    -177 9.518 0.055 0.129 0.053 0.045 0.003 0.086 0.003
    -178 9.768 0.055 0.129 0.053 0.045 0.003 0.086 0.003
    -201 0.202 0.005 0.174 0.050 0.040 0.003 0.118 0.004
    -202 0.265 0.005 0.174 0.050 0.040 0.003 0.118 0.004
    -203 0.327 0.005 0.174 0.050 0.040 0.003 0.118 0.004
    -204 0.390 0.005 0.174 0.050 0.040 0.003 0.118 0.004
    -205 0.455 0.005 0.174 0.050 0.040 0.003 0.118 0.004
    -206 0.518 0.005 0.174 0.050 0.040 0.003 0.118 0.004
    -207 0.580 0.007 0.174 0.050 0.040 0.003 0.118 0.004
    -208 0.643 0.009 0.174 0.050 0.040 0.003 0.118 0.004
    -209 0.705 0.009 0.174 0.050 0.040 0.003 0.118 0.004
    -210 0.766 0.010 0.174 0.050 0.040 0.003 0.118 0.004
    -211 0.828 0.010 0.174 0.050 0.040 0.003 0.118 0.004
    -212 0.891 0.010 0.174 0.050 0.040 0.003 0.118 0.004
    -213 0.953 0.010 0.174 0.050 0.040 0.003 0.118 0.004
    -214 1.016 0.010 0.174 0.050 0.040 0.003 0.118 0.004
    -215 1.078 0.010 0.174 0.050 0.040 0.003 0.118 0.004
    -216 1.141 0.012 0.174 0.050 0.040 0.003 0.118 0.004
    -217 1.203 0.012 0.174 0.050 0.040 0.003 0.118 0.004
    -218 1.266 0.012 0.174 0.050 0.040 0.003 0.118 0.004
    -219 1.334 0.012 0.174 0.050 0.040 0.003 0.118 0.004
    -220 1.397 0.012 0.174 0.050 0.040 0.003 0.118 0.004
    -221 1.459 0.012 0.174 0.050 0.040 0.003 0.118 0.004
    -222 1.522 0.015 0.174 0.050 0.040 0.003 0.118 0.004
    -223 1.647 0.015 0.174 0.050 0.040 0.003 0.118 0.004
    -224 1.772 0.015 0.174 0.050 0.040 0.003 0.118 0.004
    -225 1.897 0.018 0.174 0.050 0.040 0.003 0.118 0.004
    -226 2.022 0.018 0.174 0.050 0.040 0.003 0.118 0.004
    -227 2.147 0.018 0.174 0.050 0.040 0.003 0.118 0.004
    -228 2.272 0.020 0.174 0.050 0.040 0.003 0.118 0.004
    -229 2.397 0.020 0.174 0.050 0.040 0.003 0.118 0.004
    -230 2.522 0.020 0.174 0.050 0.040 0.003 0.118 0.004
    -231 2.631 0.020 0.174 0.050 0.040 0.003 0.118 0.004
    -232 2.756 0.024 0.174 0.050 0.040 0.003 0.118 0.004
    -233 2.881 0.024 0.174 0.050 0.040 0.003 0.118 0.004
    -234 3.006 0.024 0.174 0.050 0.040 0.003 0.118 0.004
    -235 3.131 0.024 0.174 0.050 0.040 0.003 0.118 0.004
    -236 3.256 0.024 0.174 0.050 0.040 0.003 0.118 0.004
    -237 3.381 0.024 0.174 0.050 0.040 0.003 0.118 0.004
    -238 3.506 0.024 0.174 0.050 0.040 0.003 0.118 0.004
    -239 3.631 0.028 0.174 0.050 0.040 0.003 0.118 0.004
    -240 3.756 0.028 0.174 0.050 0.040 0.003 0.118 0.004
    -241 3.881 0.028 0.174 0.050 0.040 0.003 0.118 0.004
    -242 4.006 0.028 0.174 0.050 0.040 0.003 0.118 0.004
    -243 4.131 0.028 0.174 0.050 0.040 0.003 0.118 0.004
    -244 4.256 0.030 0.174 0.050 0.040 0.003 0.118 0.004
    -245 4.381 0.030 0.174 0.050 0.040 0.003 0.118 0.004
    -246 4.506 0.030 0.174 0.050 0.040 0.003 0.118 0.004
    -247 4.631 0.030 0.174 0.050 0.040 0.003 0.118 0.004
    -248 4.768 0.030 0.174 0.050 0.040 0.003 0.118 0.004
    -249 4.893 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -250 5.018 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -251 5.143 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -252 5.268 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -253 5.393 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -254 5.518 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -255 5.643 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -256 5.768 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -257 5.893 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -258 6.018 0.035 0.174 0.050 0.040 0.003 0.118 0.004
    -259 6.268 0.040 0.174 0.050 0.040 0.003 0.118 0.004
    -260 6.518 0.040 0.174 0.050 0.040 0.003 0.118 0.004
    -261 6.768 0.040 0.174 0.050 0.040 0.003 0.118 0.004
    -262 7.018 0.040 0.174 0.050 0.040 0.003 0.118 0.004
    -263 7.268 0.045 0.174 0.050 0.040 0.003 0.118 0.004
    -264 7.518 0.045 0.174 0.050 0.040 0.003 0.118 0.004
    -265 7.768 0.045 0.174 0.050 0.040 0.003 0.118 0.004
    -266 8.018 0.045 0.174 0.050 0.040 0.003 0.118 0.004
    -267 8.268 0.050 0.174 0.050 0.040 0.003 0.118 0.004
    -268 8.518 0.050 0.174 0.050 0.040 0.003 0.118 0.004
    -269 8.768 0.050 0.174 0.050 0.040 0.003 0.118 0.004
    -270 9.018 0.050 0.174 0.050 0.040 0.003 0.118 0.004
    -271 9.268 0.055 0.174 0.050 0.040 0.003 0.118 0.004
    -272 9.518 0.055 0.174 0.050 0.040 0.003 0.118 0.004
    -273 9.768 0.055 0.174 0.050 0.040 0.003 0.118 0.004
    -274 10.018 0.055 0.174 0.050 0.040 0.003 0.118 0.004
    -275 10.518 0.055 0.174 0.050 0.040 0.003 0.118 0.004
    -276 11.018 0.065 0.174 0.050 0.040 0.003 0.118 0.004
    -277 11.518 0.065 0.174 0.050 0.040 0.003 0.118 0.004
    -278 12.018 0.065 0.174 0.050 0.040 0.003 0.118 0.004
    -279 13.018 0.065 0.174 0.050 0.040 0.003 0.118 0.004
    -280 14.018 0.065 0.174 0.050 0.040 0.003 0.118 0.004
    -281 15.018 0.065 0.174 0.050 0.040 0.003 0.118 0.004
    -282 15.989 0.075 0.174 0.050 0.040 0.003 0.118 0.004
    -283 16.989 0.080 0.174 0.050 0.040 0.003 0.118 0.004
    -284 17.989 0.085 0.174 0.050 0.040 0.003 0.118 0.004
    -309 0.450 0.005 0.262 0.076 0.060 0.004 0.183 0.005
    -310 0.513 0.005 0.262 0.076 0.060 0.004 0.183 0.005
    -311 0.575 0.007 0.262 0.076 0.060 0.004 0.183 0.005
    -312 0.638 0.009 0.262 0.076 0.060 0.004 0.183 0.005
    -313 0.700 0.009 0.262 0.076 0.060 0.004 0.183 0.005
    -314 0.763 0.010 0.262 0.076 0.060 0.004 0.183 0.005
    -315 0.825 0.010 0.262 0.076 0.060 0.004 0.183 0.005
    -316 0.888 0.010 0.262 0.076 0.060 0.004 0.183 0.005
    -317 0.950 0.010 0.262 0.076 0.060 0.004 0.183 0.005
    -318 1.013 0.010 0.262 0.076 0.060 0.004 0.183 0.005
    -319 1.075 0.010 0.262 0.076 0.060 0.004 0.183 0.005
    -320 1.138 0.012 0.262 0.076 0.060 0.004 0.183 0.005
    -321 1.200 0.012 0.262 0.076 0.060 0.004 0.183 0.005
    -322 1.263 0.012 0.262 0.076 0.060 0.004 0.183 0.005
    -323 1.316 0.012 0.262 0.076 0.060 0.004 0.183 0.005
    -324 1.388 0.012 0.262 0.076 0.060 0.004 0.183 0.005
    -325 1.513 0.015 0.262 0.076 0.060 0.004 0.183 0.005
    -326 1.638 0.015 0.262 0.076 0.060 0.004 0.183 0.005
    -327 1.763 0.015 0.262 0.076 0.060 0.004 0.183 0.005
    -328 1.888 0.015 0.262 0.076 0.060 0.004 0.183 0.005
    -329 2.013 0.018 0.262 0.076 0.060 0.004 0.183 0.005
    -330 2.138 0.018 0.262 0.076 0.060 0.004 0.183 0.005
    -331 2.268 0.018 0.262 0.076 0.060 0.004 0.183 0.005
    -332 2.393 0.018 0.262 0.076 0.060 0.004 0.183 0.005
    -333 2.518 0.020 0.262 0.076 0.060 0.004 0.183 0.005
    -334 2.643 0.020 0.262 0.076 0.060 0.004 0.183 0.005
    -335 2.768 0.020 0.262 0.076 0.060 0.004 0.183 0.005
    -336 2.893 0.020 0.262 0.076 0.060 0.004 0.183 0.005
    -337 3.018 0.024 0.262 0.076 0.060 0.004 0.183 0.005
    -338 3.143 0.024 0.262 0.076 0.060 0.004 0.183 0.005
    -339 3.273 0.024 0.262 0.076 0.060 0.004 0.183 0.005
    -340 3.398 0.024 0.262 0.076 0.060 0.004 0.183 0.005
    -341 3.523 0.024 0.262 0.076 0.060 0.004 0.183 0.005
    -342 3.648 0.028 0.262 0.076 0.060 0.004 0.183 0.005
    -343 3.773 0.028 0.262 0.076 0.060 0.004 0.183 0.005
    -344 3.898 0.028 0.262 0.076 0.060 0.004 0.183 0.005
    -345 4.028 0.028 0.262 0.076 0.060 0.004 0.183 0.005
    -346 4.153 0.028 0.262 0.076 0.060 0.004 0.183 0.005
    -347 4.278 0.030 0.262 0.076 0.060 0.004 0.183 0.005
    -348 4.403 0.030 0.262 0.076 0.060 0.004 0.183 0.005
    -349 4.528 0.030 0.262 0.076 0.060 0.004 0.183 0.005
    -350 4.653 0.030 0.262 0.076 0.060 0.004 0.183 0.005
    -351 4.778 0.030 0.262 0.076 0.060 0.004 0.183 0.005
    -352 4.903 0.030 0.262 0.076 0.060 0.004 0.183 0.005
    -353 5.028 0.037 0.262 0.076 0.060 0.004 0.183 0.005
    -354 5.153 0.037 0.262 0.076 0.060 0.004 0.183 0.005
    -355 5.278 0.037 0.262 0.076 0.060 0.004 0.183 0.005
    -356 5.403 0.037 0.262 0.076 0.060 0.004 0.183 0.005
    -357 5.528 0.037 0.262 0.076 0.060 0.004 0.183 0.005
    -358 5.653 0.037 0.262 0.076 0.060 0.004 0.183 0.005
    -359 5.778 0.037 0.262 0.076 0.060 0.004 0.183 0.005
    -360 5.903 0.037 0.262 0.076 0.060 0.004 0.183 0.005
    -361 6.028 0.037 0.262 0.076 0.060 0.004 0.183 0.005
    -362 6.278 0.040 0.262 0.076 0.060 0.004 0.183 0.005
    -363 6.528 0.040 0.262 0.076 0.060 0.004 0.183 0.005
    -364 6.778 0.040 0.262 0.076 0.060 0.004 0.183 0.005
    -365 7.028 0.040 0.262 0.076 0.060 0.004 0.183 0.005
    -366 7.278 0.045 0.262 0.076 0.060 0.004 0.183 0.005
    -367 7.528 0.045 0.262 0.076 0.060 0.004 0.183 0.005
    -368 7.778 0.045 0.262 0.076 0.060 0.004 0.183 0.005
    -369 8.028 0.045 0.262 0.076 0.060 0.004 0.183 0.005
    -370 8.278 0.050 0.262 0.076 0.060 0.004 0.183 0.005
    -371 8.528 0.050 0.262 0.076 0.060 0.004 0.183 0.005
    -372 8.778 0.050 0.262 0.076 0.060 0.004 0.183 0.005
    -373 9.028 0.050 0.262 0.076 0.060 0.004 0.183 0.005
    -374 9.278 0.055 0.262 0.076 0.060 0.004 0.183 0.005
    -375 9.528 0.055 0.262 0.076 0.060 0.004 0.183 0.005
    -376 9.778 0.055 0.262 0.076 0.060 0.004 0.183 0.005
    -377 10.028 0.055 0.262 0.076 0.060 0.004 0.183 0.005
    -378 10.528 0.060 0.262 0.076 0.060 0.004 0.183 0.005
    -379 11.028 0.060 0.262 0.076 0.060 0.004 0.183 0.005
    -380 11.528 0.065 0.262 0.076 0.060 0.004 0.183 0.005
    -381 12.028 0.065 0.262 0.076 0.060 0.004 0.183 0.005
    -382 13.028 0.065 0.262 0.076 0.060 0.004 0.183 0.005
    -383 14.028 0.070 0.262 0.076 0.060 0.004 0.183 0.005
    -384 15.028 0.070 0.262 0.076 0.060 0.004 0.183 0.005
    -385 16.008 0.075 0.262 0.076 0.060 0.004 0.183 0.005
    -386 17.008 0.080 0.262 0.076 0.060 0.004 0.183 0.005
    -387 18.008 0.085 0.262 0.076 0.060 0.004 0.183 0.005
    -388 19.006 0.090 0.262 0.076 0.060 0.004 0.183 0.005
    -389 20.006 0.095 0.262 0.076 0.060 0.004 0.183 0.005
    -390 21.006 0.095 0.262 0.076 0.060 0.004 0.183 0.005
    -391 22.006 0.100 0.262 0.076 0.060 0.004 0.183 0.005
    -392 22.993 0.105 0.262 0.076 0.060 0.004 0.183 0.005
    -393 23.993 0.110 0.262 0.076 0.060 0.004 0.183 0.005
    -394 24.993 0.115 0.262 0.076 0.060 0.004 0.183 0.005
    -395 25.993 0.120 0.262 0.076 0.060 0.004 0.183 0.005
    -425 4.551 0.033 0.344 0.117 0.096 0.005 0.236 0.006
    -426 4.676 0.033 0.344 0.117 0.096 0.005 0.236 0.006
    -427 4.801 0.033 0.344 0.117 0.096 0.005 0.236 0.006
    -428 4.926 0.033 0.344 0.117 0.096 0.005 0.236 0.006
    -429 5.051 0.037 0.344 0.117 0.096 0.005 0.236 0.006
    -430 5.176 0.037 0.344 0.117 0.096 0.005 0.236 0.006
    -431 5.301 0.037 0.344 0.117 0.096 0.005 0.236 0.006
    -432 5.426 0.037 0.344 0.117 0.096 0.005 0.236 0.006
    -433 5.551 0.037 0.344 0.117 0.096 0.005 0.236 0.006
    -434 5.676 0.037 0.344 0.117 0.096 0.005 0.236 0.006
    -435 5.801 0.037 0.344 0.117 0.096 0.005 0.236 0.006
    -436 5.926 0.037 0.344 0.117 0.096 0.005 0.236 0.006
    -437 6.051 0.037 0.344 0.117 0.096 0.005 0.236 0.006
    -438 6.274 0.040 0.344 0.117 0.096 0.005 0.236 0.006
    -439 6.524 0.040 0.344 0.117 0.096 0.005 0.236 0.006
    -440 6.774 0.040 0.344 0.117 0.096 0.005 0.236 0.006
    -441 7.024 0.040 0.344 0.117 0.096 0.005 0.236 0.006
    -442 7.274 0.045 0.344 0.117 0.096 0.005 0.236 0.006
    -443 7.524 0.045 0.344 0.117 0.096 0.005 0.236 0.006
    -444 7.774 0.045 0.344 0.117 0.096 0.005 0.236 0.006
    -445 8.024 0.045 0.344 0.117 0.096 0.005 0.236 0.006
    -446 8.524 0.055 0.344 0.117 0.096 0.005 0.236 0.006
    -447 9.024 0.055 0.344 0.117 0.096 0.005 0.236 0.006
    -448 9.524 0.055 0.344 0.117 0.096 0.005 0.236 0.006
    -449 10.024 0.055 0.344 0.117 0.096 0.005 0.236 0.006
    -450 10.524 0.060 0.344 0.117 0.096 0.005 0.236 0.006
    -451 11.024 0.060 0.344 0.117 0.096 0.005 0.236 0.006
    -452 11.524 0.060 0.344 0.117 0.096 0.005 0.236 0.006
    -453 12.024 0.060 0.344 0.117 0.096 0.005 0.236 0.006
    -454 12.524 0.060 0.344 0.117 0.096 0.005 0.236 0.006
    -455 13.024 0.060 0.344 0.117 0.096 0.005 0.236 0.006
    -456 13.524 0.070 0.344 0.117 0.096 0.005 0.236 0.006
    -457 14.024 0.070 0.344 0.117 0.096 0.005 0.236 0.006
    -458 14.524 0.070 0.344 0.117 0.096 0.005 0.236 0.006
    -459 15.024 0.070 0.344 0.117 0.096 0.005 0.236 0.006
    -460 15.524 0.070 0.344 0.117 0.096 0.005 0.236 0.006
    -461 16.004 0.075 0.344 0.117 0.096 0.005 0.236 0.006
    -462 16.504 0.075 0.344 0.117 0.096 0.005 0.236 0.006
    -463 17.004 0.080 0.344 0.117 0.096 0.005 0.236 0.006
    -464 17.504 0.085 0.344 0.117 0.096 0.005 0.236 0.006
    -465 18.004 0.085 0.344 0.117 0.096 0.005 0.236 0.006
    -466 18.504 0.085 0.344 0.117 0.096 0.005 0.236 0.006
    -467 19.004 0.090 0.344 0.117 0.096 0.005 0.236 0.006
    -468 19.504 0.090 0.344 0.117 0.096 0.005 0.236 0.006
    -469 20.004 0.095 0.344 0.117 0.096 0.005 0.236 0.006
    -470 21.004 0.095 0.344 0.117 0.096 0.005 0.236 0.006
    -471 22.004 0.100 0.344 0.117 0.096 0.005 0.236 0.006
    -472 23.004 0.105 0.344 0.117 0.096 0.005 0.236 0.006
    -473 24.004 0.110 0.344 0.117 0.096 0.005 0.236 0.006
    -474 25.004 0.115 0.344 0.117 0.096 0.005 0.236 0.006
    -475 26.004 0.120 0.344 0.117 0.096 0.005 0.236 0.006
    -475 26.004 0.120 0.344 0.117 0.096 0.005 0.236 0.006

Home   |   About   |   Products   |   Value-Added Service   |   Custom Rubber   |   Materials   |   Technical   |   Contact
© All Seals Inc. All rights reserved.
20762 Linear Lane Lake Forest, CA 92630     •     ISO Certified Company
Privacy Policy
